软工Lab5-EA

需求描述

ASMART 学习平台是国家新推出的一个类似于 MOOC的视频学习平台，致力于打造国家精品课程，每一个有提升愿望的人，都可以在这里学习中国优质的大学课程。游客可以在观看视频过程中做题，巩固个人能力，已登录的用户还可以制作错题集，一个错题集包含有多道题，并记录用户当初做错的答案。已登录用户在学习完课程后还能获得认证证书，上面有学习完成日期、用户名、证书编号以及ASMART平台的图标。在个人中心，用户也可以回顾错题集，删去已经掌握的错题。同时，用户也可以上传视频资料和习题，其中习题包含有题干、题目类型、答案，方便平台进行自动判题。如果课程播放量达到 100 万，上传视频的用户也可以申请成为金牌讲师。管理员会对平台的资源进行管理，并且审核上传的视频，系统需要保存审核相关信息，包括审核日期、审核人员、审核结果等。如果视频违规，将视情况对个人账户进行1个月封禁到永久封禁等力度不等的惩罚。同时，政府也可以直接提交给管理员视频，由管理员进行录入，还可以从政府管理系统导出该平台的视频播放量。该平台也会每日自动导出当日的视频播放量，保存，用于后续数据分析，更好的完善该平台的功能。

1.用例图设计

整体概览

用例图介绍

用例图（英语：use case diagram）是用户与系统交互的最简表示形式，展现了用户和与他相关的用例之间的关系。通过用例图，人们可以获知系统不同种类的用户和用例。

设计

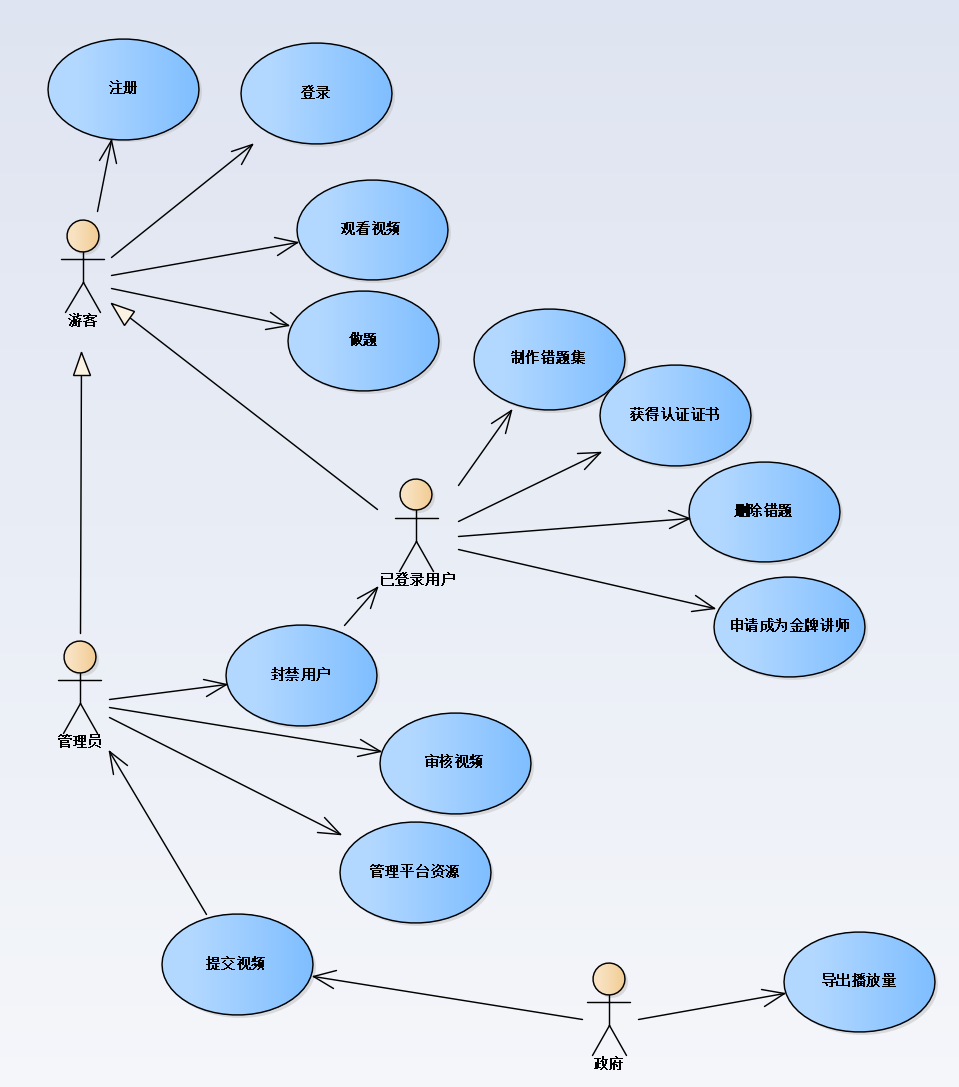

由用例图定义可知，在用例图中需要设计系统中涉及的用户以及相关用例。分析需求可知，ASMART学习平台共涉及游客、已登录用户、管理员、政府几个用户，根据需求设计相应用例即可。需注意已登录用户和管理员继承游客。

2.类图设计

整体概览

类图介绍

类图 (Class diagram) 是显示了模型的静态结构，特别是模型中存在的类、类的内部结构以及它们与其他类的关系等。类图不显示暂时性的信息。类图是面向对象建模的主要组成部分。它既用于应用程序的系统分类的一般概念建模，也用于详细建模，将模型转换成编程代码。

设计

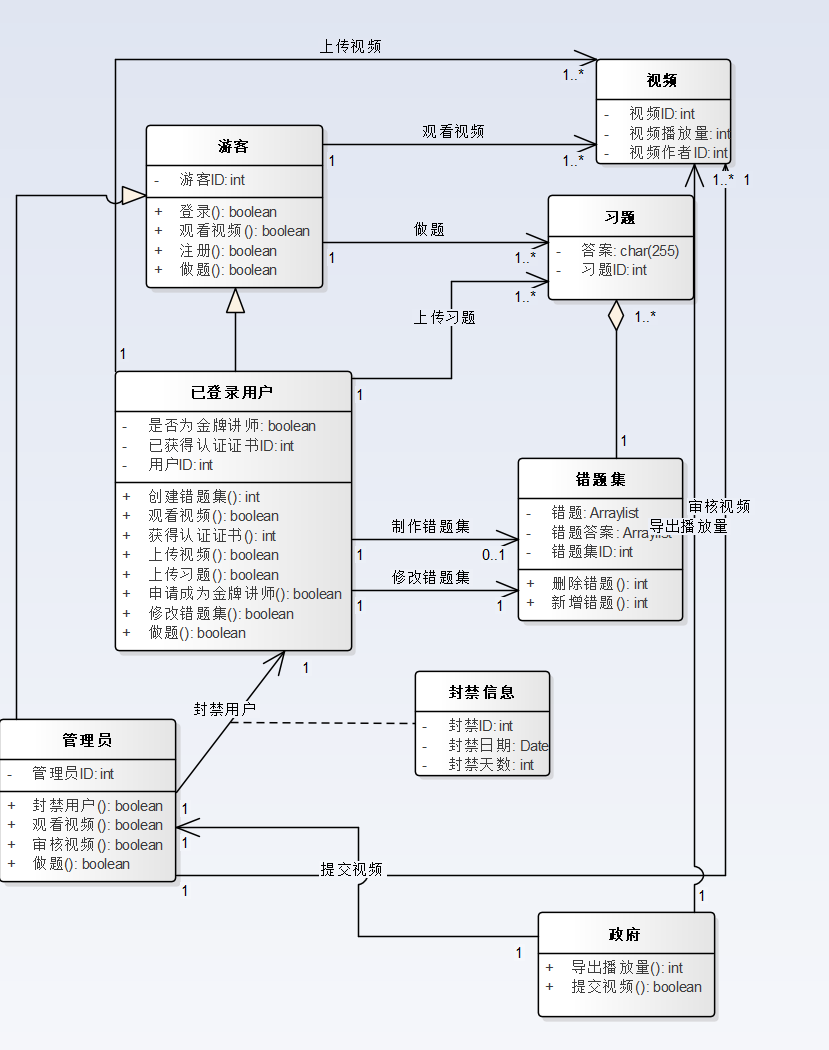

根据需求描述设计类及其属性方法以及类间关系即可。以下是几处需要注意的地方

1.管理员和已登录用户与游客关系为泛化关系

2.错题集与习题间存在聚合关系。

3.管理员与已登录用户间的封禁用户关系存在关联类封禁信息。

3.顺序图设计

整体概览

顺序图介绍

顺序图是将交互关系表示为一个二维图。纵向是时间轴，时间沿竖线向下延伸。横向轴代表了在协作中各独立对象的类元角色。类元角色用生命线表示。当对象存在时，角色用一条虚线表示，当对象的过程处于激活状态时，生命线是一个双道线。

设计

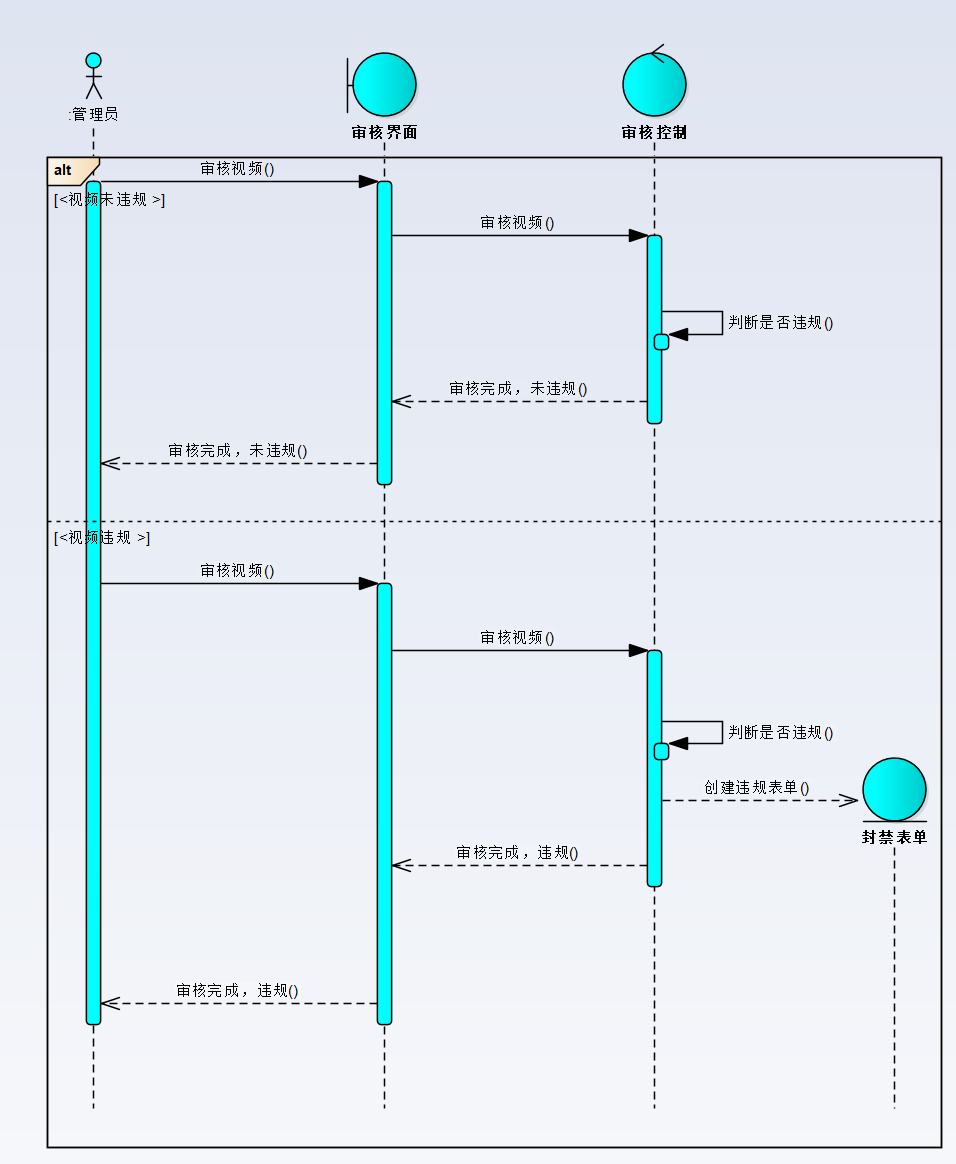

存在两种情况：视频违规、视频未违规。管理员审核视频消息传到审核界面，消息再传到审核控制类，控制类判断是否违规，未违规则直接返回未违规消息。若违规，则异步创建封禁表单，同时返回视频违规信息。

4.活动图设计

整体概览

活动图介绍

**活动图 **是一种用于描述系统行为的模型视图，它可用来描述动作和动作导致对象状态改变的结果，而不用考虑引发状态改变的事件。

设计

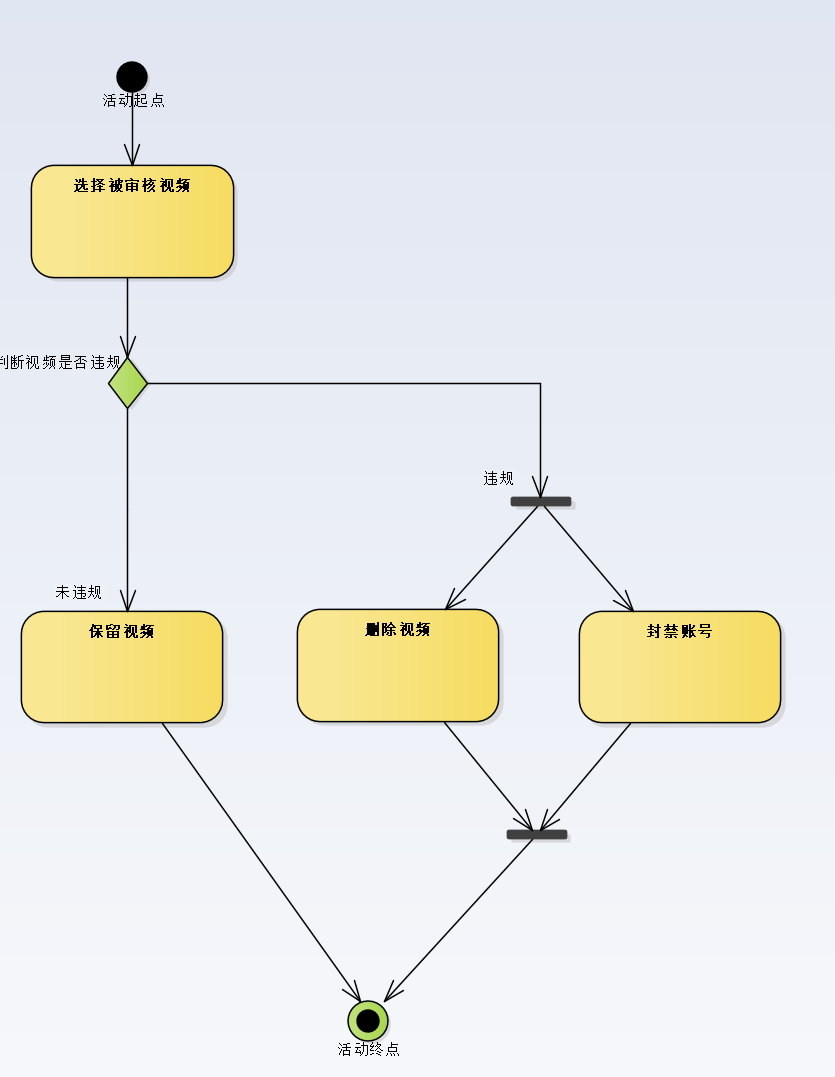

从审核视频活动起点开始，进入管理员选择审核视频状态，之后进入判断，判断该视频是否违规，若不违规，则保留视频，进入活动终点。若违规，则删除视频和封禁账号并行执行，最后进入活动终点。
