OS-Lab4

Lab4实验报告

一、思考题

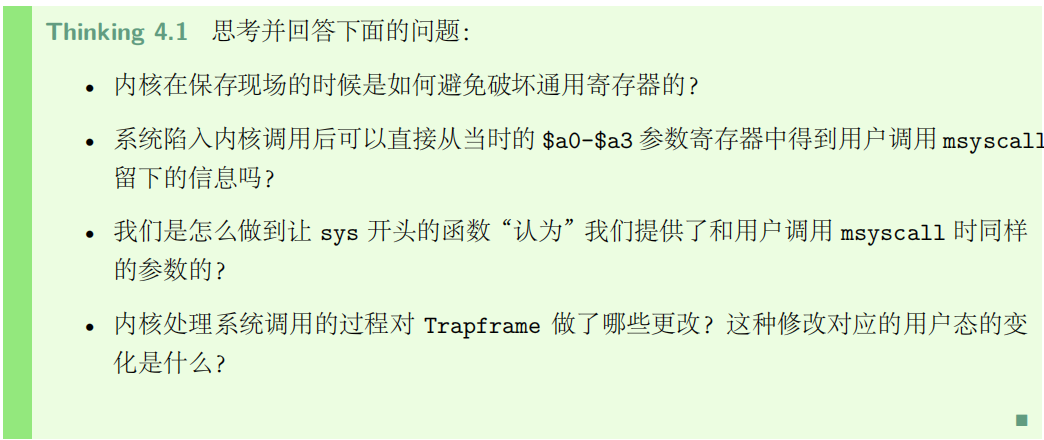

Thinking 4.1

答：

• 内核调用SAVE_ALL宏函数保存现场，同时这个宏函数只使用$k1、$k2两个寄存器操作，而不破坏其他寄存器的值。
• 不可以。在陷入内核调用后，$a0寄存器中的值已被改变为系统调用号。虽然$a1-$a3未被使用，但其也可能被改变。若想得到原始信息，应从栈中获取。
• 将用户进程的寄存器$a0-$a3以及用户栈中的参数a4，a5拷贝至内核寄存器$a0-$a3和内核栈。
• 设置tf->cp0_epc+4，以便从内核调用返回用户态是可以正确执行调用后的下一条指令。

Thinking 4.2

答：

一个存在于env_free_list的进程控制块在被env_alloc函数调用时会被分配一个独一无二的envid，在其被env_free函数调用时会重新插入进env_free_list。当这个进程控制块被env_alloc函数再次调用时，其会被分配另一个envid。实质上这个进程控制块控制两个不同的进程。而当第一个envid被传入envid2env函数时，寻找的目标进程是第一个进程，函数会找到这个进程控制块，而此时该进程控制块控制着另一个进程，因此找到的是第二个进程。如果没有这步判断，函数找到的进程控制块可能不对应envid。

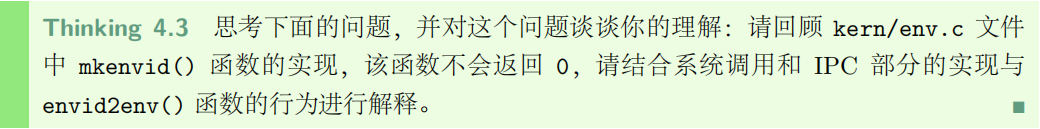

Thinking 4.3

答：

mkenvid()函数代码如下:

u_int mkenvid(struct Env *e) {
	static u_int i = 0;
	return ((++i) << (1 + LOG2NENV)) | (e - envs);
}

可见因为有 (++i) << (1 + LOG2NENV))，该函数不可能返回0 。

而在envid2env()函数中

if(envid == 0)
	{
		*penv = curenv;
		return 0;
	}

如果传入的envid值为0，则会返回当前进程的进程控制块的指针。因此可以通过传入0值来直接获得当前进程控制块的指针，便于访问。

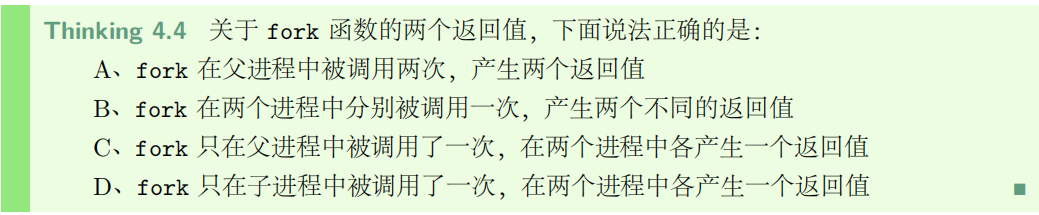

Thinking 4.4

答：

在子进程被调度时，上下文环境初于fork()函数内，虽然会返回值，但子进程没有真正意义上完整地调用fork()函数，因此fork()函数只在父进程中被调用了一次，但是在父进程中返回子进程的envid，在子进程中返回0，故选择C。

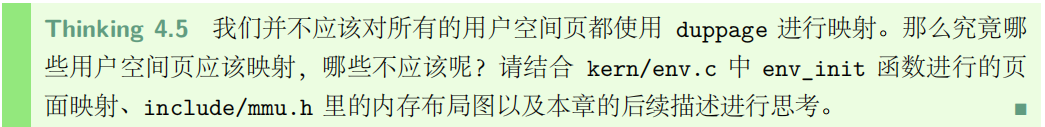

Thinking 4.5

内存布局图如下：

o     4G ----------->  +----------------------------+------------0x100000000
o                      |       ...                  |  kseg2
o      KSEG2    -----> +----------------------------+------------0xc000 0000
o                      |          Devices           |  kseg1
o      KSEG1    -----> +----------------------------+------------0xa000 0000
o                      |      Invalid Memory        |   /|\
o                      +----------------------------+----|-------Physical Memory Max
o                      |       ...                  |  kseg0
o      KSTACKTOP-----> +----------------------------+----|-------0x8040 0000-------end
o                      |       Kernel Stack         |    | KSTKSIZE            /|\
o                      +----------------------------+----|------                |
o                      |       Kernel Text          |    |                    PDMAP
o      KERNBASE -----> +----------------------------+----|-------0x8001 0000    |
o                      |      Exception Entry       |   \|/                    \|/
o      ULIM     -----> +----------------------------+------------0x8000 0000-------
o                      |         User VPT           |     PDMAP                /|\
o      UVPT     -----> +----------------------------+------------0x7fc0 0000    |
o                      |           pages            |     PDMAP                 |
o      UPAGES   -----> +----------------------------+------------0x7f80 0000    |
o                      |           envs             |     PDMAP                 |
o  UTOP,UENVS   -----> +----------------------------+------------0x7f40 0000    |
o  UXSTACKTOP -/       |     user exception stack   |     BY2PG                 |
o                      +----------------------------+------------0x7f3f f000    |
o                      |                            |     BY2PG                 |
o      USTACKTOP ----> +----------------------------+------------0x7f3f e000    |
o                      |     normal user stack      |     BY2PG                 |
o                      +----------------------------+------------0x7f3f d000    |
a                      |                            |                           |
a                      ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~                           |
a                      .                            .                           |
a                      .                            .                         kuseg
a                      .                            .                           |
a                      |~~~~~~~~~~~~~~~~~~~~~~~~~~~~|                           |
a                      |                            |                           |
o       UTEXT   -----> +----------------------------+------------0x0040 0000    |
o                      |      reserved for COW      |     BY2PG                 |
o       UCOW    -----> +----------------------------+------------0x003f f000    |
o                      |   reversed for temporary   |     BY2PG                 |
o       UTEMP   -----> +----------------------------+------------0x003f e000    |
o                      |       invalid memory       |                          \|/
a     0 ------------>  +----------------------------+ ----------------------------

env_init()函数部分内容如下：

base_pgdir = (Pde *)page2kva(p);
map_segment(base_pgdir, 0, PADDR(pages), UPAGES, ROUND(npage * sizeof(struct Page), BY2PG), PTE_G);
map_segment(base_pgdir, 0, PADDR(envs), UENVS, ROUND(NENV * sizeof(struct Env), BY2PG, PTE_G);

• 由该函数可知，UNEVS和UPAGES这两段内容在函数内被映射到base_pgdir中，在之后的env_setup_vm()函数中被复制到所有env的env_pgdir中，因此不需要复制。UVPT这段内容是进程的页表，不可以从父进程复制。
• 对于USTACKTOP-UTOP之间的内容，在[USTACKTOP， UXSTACKTOP - BY2PG)是无效内存，而在[UXSTACKTOP - BY2PG, UXSTACKTOP)是用户缺页异常处理栈，不同进程该栈不同，因此该段内容不需要复制。
• 对于USTACKTOP以下的内容，需要复制到子进程中。

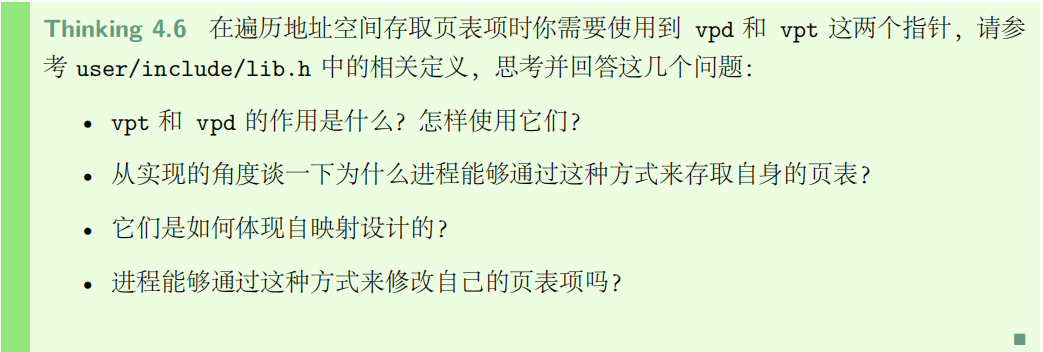

Thinking 4.6

答：

vpt和vpd定义如下：

#define vpt ((volatile Pte *)UVPT)
#define vpd ((volatile Pde *)(UVPT + (PDX(UVPT) << PGSHIFT)))

• 容易看出vpt是指向用户地址空间中页表地址的指针，vpd是指向用户地址空间中页目录地址的指针。
• 使用：以vpt为例，vpt是页表地址，将其与虚拟地址中获得的偏移量相加得到指向指定页表项的指针，即可访问页表项。
• vpd指向UVPT + (PDX(UVPT) << PGSHIFT)，而这个地址在UVPT以上4MB空间内，这说明页目录被映射到页表中的某一个项，代表着页目录中必有一个页表项映射到自身，这体现了自映射设计。
• 不可以。页表维护是操作系统完成的，而进程处于用户态，只有访问的权限。

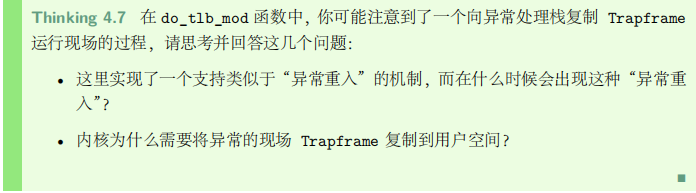

Thinking 4.7

答：

• 在内核态中，CPU因为中断屏蔽位被置为1而不支持异常重入。但由于MOS的微内核结构，对于COW的处理是部分在用户态下完成的，因此处理的全过程不能保证中断屏蔽位是1，因此可能出现异常重入。在运行do_tlb_mod 函数时，外部请求时钟中断，由于此时 CPU 处于内核态会屏蔽中断， do_tlb_mod 函数会被原子地执行完，设置好异常栈和 cp0 ，返回用户态后，时钟中断发生，进行进程调度；当再一次执行这一进程时，首先由 env_run 使得 CPU 上下文恢复至时钟中断发生前的状态，此后立即在用户态下进行 COW 的缺页异常处理；这一过程可以视作一次 “中断重入” ；总之，在 do_tlb_mod 的处理过程中，如果触发了新的 do_tlb_mod ，就会出现这种中断重入。在用户态中，页写入异常处理函数是由用户态程序通过调用sys_set_user_tlb_mod_entry()指定自己的页写入异常处理函数。如果用户程序自定义的页写入异常处理函数写了一些新的全局变量，则会导致异常重入。
• 由于MOS的微内核结构，缺页错误交给用户进程处理，而用户进程无法访问内核空间的数据，因此需要将现场保存在用户空间。

Thinking 4.8

减小内核的体积，符合微内核架构思想。减少关中断时间，提高了中断处理的效率。减少了内核出错的可能，利于系统的稳定。

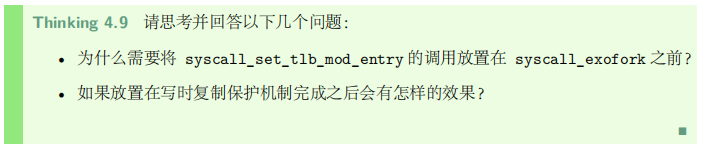

Thinking 4.9

• 子进程执行的起始点是从syscall_exofork()返回用户态后的第一条指令，因此应在这之前父进程设置好自己的缺页处理机制。如果放在syscall_exofork()之后，则子进程会再次执行syscall_set_tlb_mod_entry()为env_user_tlb_mod_entry赋值并且为cow_entry分配空间，但是这实际上在子进程执行前就已经完成，所有造成了额外的资源开销。
• 如果放在写时复制保护机制完成后才执行，则会导致父进程进行duppage时遇到COW缺页异常时没有处理函数处理，导致页写入异常处理机制无法建立。

二、实验难点

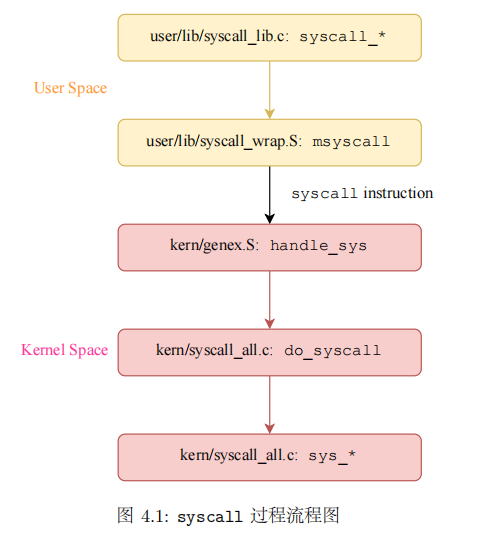

1.系统调用流程

• syscall_*调用msyscall函数，使系统陷入内核态
• CPU进入内核态，通过异常分发程序的分发进入异常服务函数handle_sys。
• handle_sys函数根据传入的系统调用号执行相应的sys_*函数
• 结束系统调用，返回用户态。

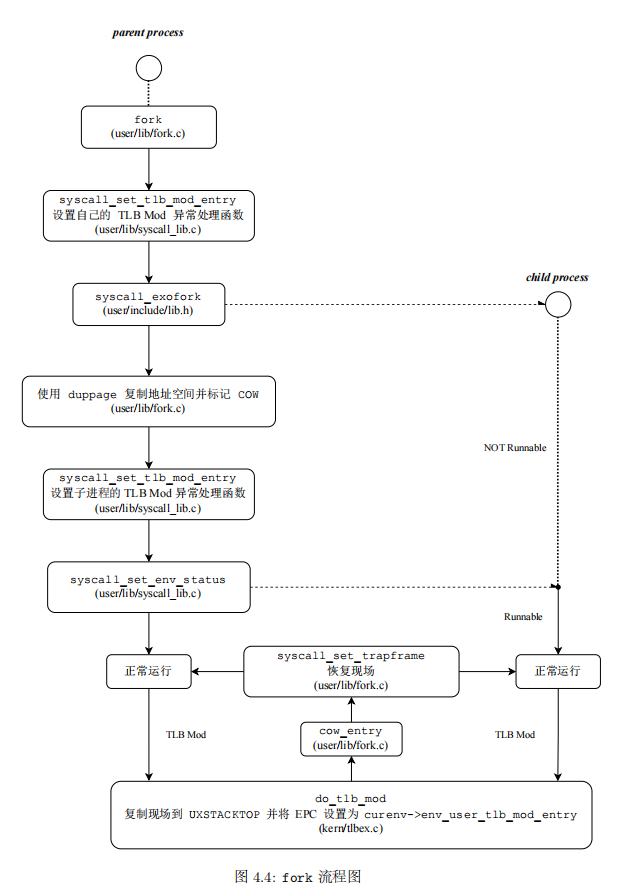

2.fork流程

• 父进程通过syscall_set_tlb_mod_entry设置自己的TLB MOD异常处理函数。
• 调用syscall_exofork函数创建子进程。
• 父进程使用 duppage将需要给子进程共享的页复制给子进程，标记COW并建立写时复制机制。
• 父进程通过syscall_set_tlb_mod_entry设置子进程的TLB MOD异常处理函数。
• 父进程通过syscall_set_env_status设置子进程的状态为可运行，此时子进程就已经可以运行了。

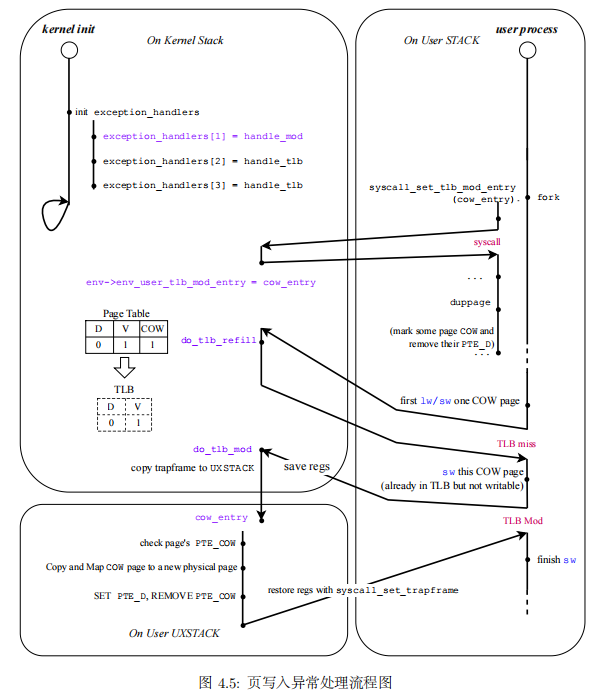

3.页写入异常处理流程

• 用户程序触发页写入异常，陷入内核，exception_handlers分发异常。
• 进入异常处理函数 handle_mod。
• 跳转到do_tlb_mod函数，其将现场保存在异常处理栈中，设置 a0 和 EPC 寄存器的值，返回用户态。
• 跳转到 env_user_tlb_mod_entry 域存储的用户异常处理函数的地址（实验中为cow_entry）。
• 页写入异常处理完成，跳转回用户程序。

三、心得体会

在本次实验中我掌握了系统调用的概念以及流程、了解进程间通信机制(IPC)、学习页写入异常处理流程等，深入理解了进程间的协作以及创建子进程，并且理解了微内核架构下内核态与用户态相互联系和转换，收获很多。
